Un "couteau suisse" inédit pour le contrôle non destructif par courants de Foucault
Mesure d'épaisseur- distance - conductivité électrique - perméabilité magnétique
sur surfaces planes ou incurvées

Sciensoria a mis au point des systèmes de mesure quantitave par courants de Foucault pour mesurer plusieurs paramètres simultanément, avec de bonnes précisions :

  1. Mesure de l'épaisseur sur quasiment tout types de matériaux conducteurs : aluminum et ses alliages, cuivre et ses alliages, titane, inox, graphite, etc.. sans avoir à connaître précisément la nature exacte du matériau. Cette mesure s'effectue par une seule sonde posée sur la surface à mesurer, sans avoir accès à l'autre face du matériau. La précision est celle d'un bon pied-à-coulisse.
  2. Mesure de conductivité électrique des matériaux très divers : tous métaux non magnétiques, aciers doux, inox magnétiques, graphite, composites carbone. Contrairement aux techniques concurrentes, notre technologie permet de mesurer la conductivité sur des plaques ou des dépôts minces.
  3. Vidéos de démonstration disponibles (voir sous les images)

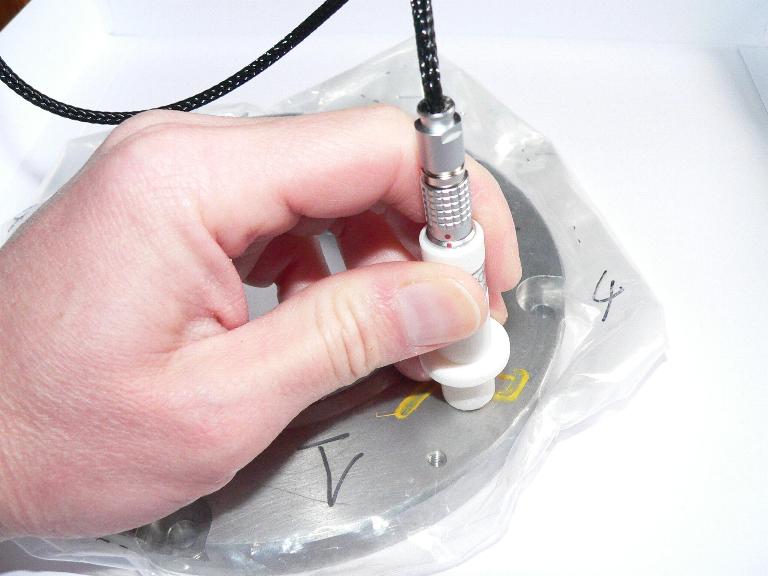

Mesure de conductivité d'aciers

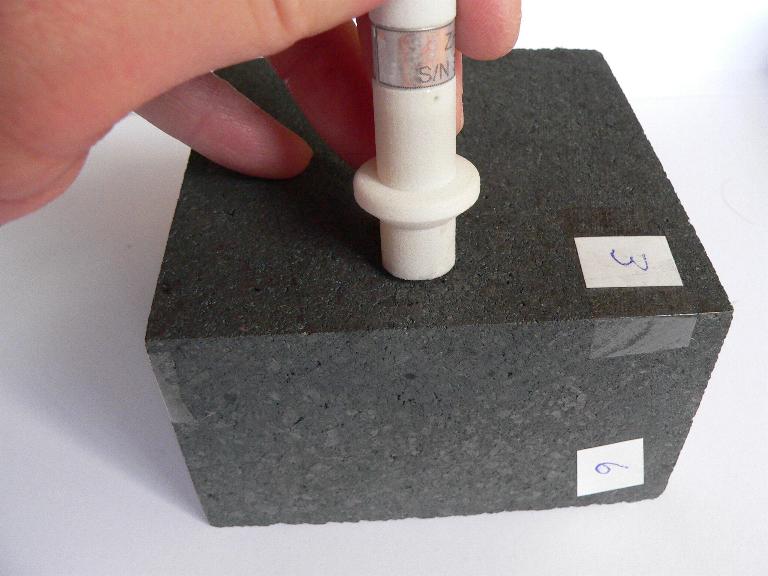

Mesure de conductivité
du graphite

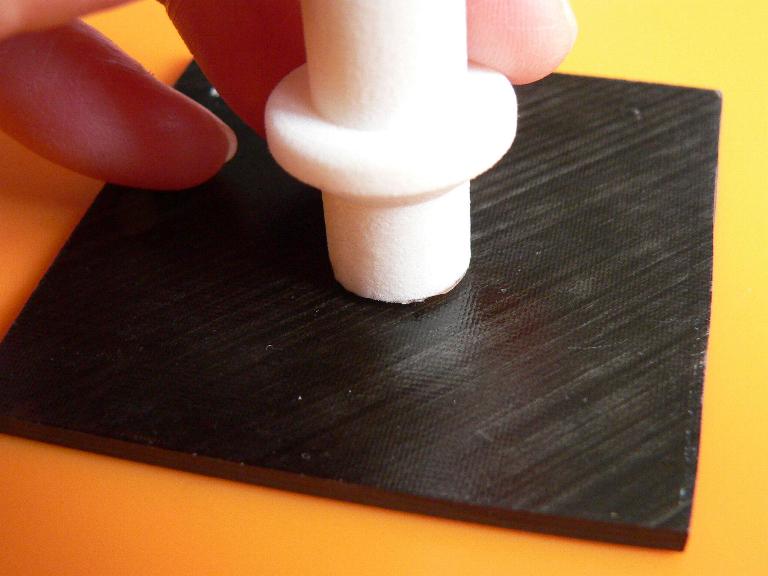

Mesure de conductivité de composites carbone

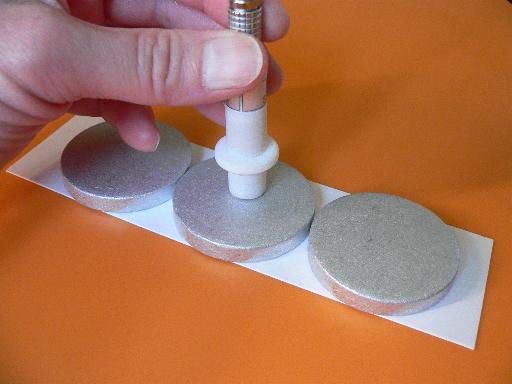

Mesure de conductivité de pastilles en aluminium

Vidéo de démo
 Demo video





















Mesure de conductivité de feuilles aluminium
12 µm d'épaisseur

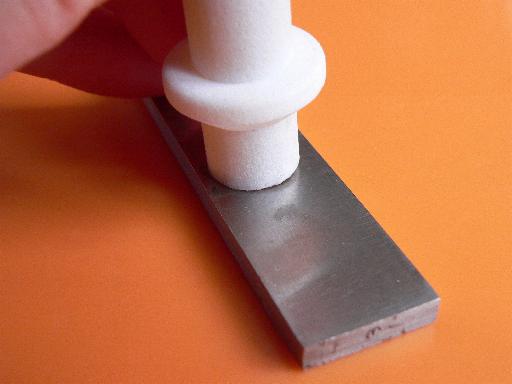

Mesure de conductivité de métaux ferreux

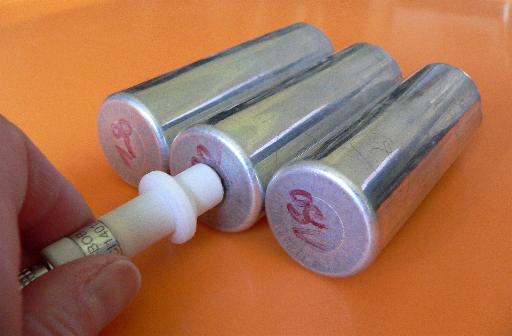

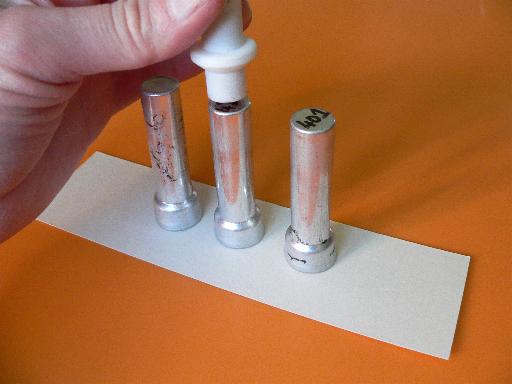

Mesure d'épaisseur de fond de tubes aluminium



Mesure d'épaisseur de paroi et de fond de tubes aluminium









Mesure d'épaisseur/conductivité sur surface incurvée



Mesure d'épaisseur de paroi de tubes en inconel

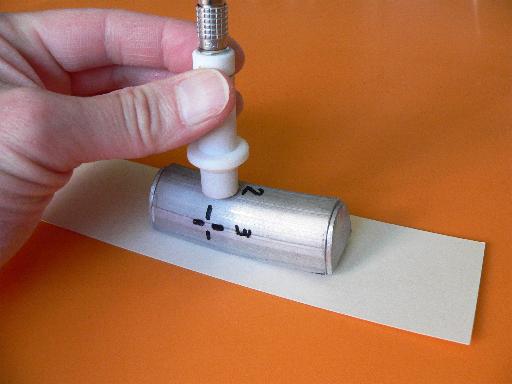

Mesure d'épaisseur de profilé fermé



Mesure d'épaisseur de feuilles ou de dépôts minces

Vidéo de démo (FR)
l_flag_united_kingdom.gif Video (EN)



retour accueil

Le contrôle non destructif par courants de Foucault

Le contrôle non destructif par courants de Foucault utilise un champ magnétique pour sonder un matériau ou une structure (cible). Une bobine parcourrue par un courant alternatif de fréquence f génère un champ magnétique. Ce  champ induit dans la cible des courants de Foucault. Ces courants créent à leur tour un champ magnétique secondaire qui sera capté par la même bobine ou par un capteur spécial. En analysant ce champ secondaire, il est possible d'obtenir des informations sur l'état de la cible.

Ce phénomène est similaire à un transformateur : la cible constitue le circuit secondaire. A la différence d'un transformateur, le circuit secondaire dans ce cas n'est pas constant : il est "déformable".

Cliquer sur l'une des images ci-dessous pour savoir plus sur la technique des courants de Foucault.

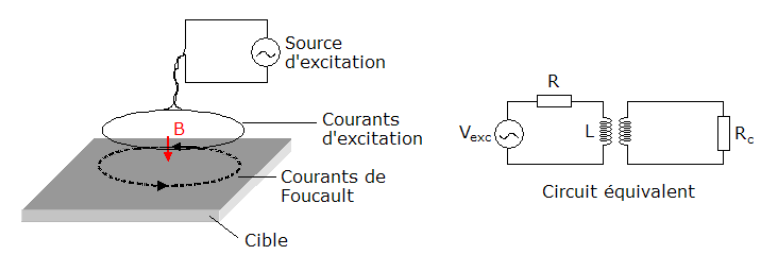

Synoptique d'un contrôle non destructif par courants de Foucault (gauche) et le circuit électrique équivalent (droite)

retour accueil

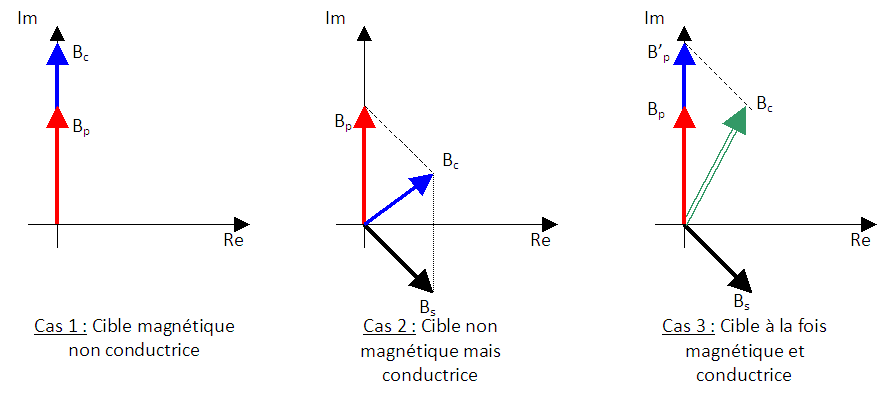

Comportement de champs magnétiques aux alentours d'une cible excitée

retour accueil

Comportement des courants de Foucault dans une cible comportant une fissure

retour accueil

A propos de Sciensoria

Sciensoria est une société française spécialisée en instrumentation et en contrôle non destructif par les courants de Foucault.

En s'installant sur ce marché, notre société compte se distinguer par de nombreuses innovations techniques et des services spécifiques destinés à répondre aux besoins insatisfaits par les matériels standards.

Dans le contrôle non destructif par courants de Foucault, l'élément primordial est le capteur, suivi par le traitement du signal. Fort de l'expérience acquise pendant ses travaux de recherche, nous avons développé de nouveaux modèles de capteurs qui offrent des performances inégalées en termes de sensibilité et de rapport signal/bruit. Ces performances sont dues à leur structures originales qui créent un bon couplage électromagnétique entre la source de champ magnétique et la cible. L'immunité aux dérives thermiques et aux perturbations électromagnétiques sont également prise très au sérieux.

  retour accueil

Innovations

Nous cherchons constamment les techniques innovantes pour faire du contrôle/évaluation non destructifs. Nous avons mis en oeuvre des solutions logiciels/matériels qui changent totalement la manière de travailler.

Nous avons les solutions pour les applications difficiles :

  • mesure de la conductivité électrique des matériaux très peu conducteurs (composites carbone CFRP, graphite, ...)
  • mesure de la conductivité électrique des matériaux minces
  • mesure simultanée de l'épaisseur et conductivité sur des plaques sans étalonnage préalable
  • mesure simultanée de l'épaisseur et conductivité sur des surfaces incurvées comme des tubes de 20 mm de diamètre

retour accueil

Produits & services

Nous avons mis en oeuvre un ensemble d'outils de contrôle/mesure (capteurs et appareils) et des méthodes de traitement du signal performant, qui permettent de résoudre un large éventail d'applications, dans différents domaines de l'industrie et de la recherche : métallurgie, aéronautique, fabrication de produits métalliques, etc.

Nous proposons :

  1. des solutions sur cahier des charges
  2. des capteurs spéciaux à intégrer dans vos systèmes existants
  3. des systèmes de contrôle/mesure complets

retour accueil

Recherche & développements

Sciensoria déploie un effort considérable dans la recherche & développement de nouvelles techniques et de nouvelles applications.

Nous sommes constamment à l'écoute de nos clients afin de leurs proposer des solutions adéquates à leurs besoins.

Une grande partie des applications que nous avons réalisées sont inédites.

N'hésitez pas à nous contacter pour exposer votre problème technique.
